Borstelloze gelijkstroommotoren met hoog vermogen- Jiangsu Retek Motion Co., Ltd.

Bouwtechniek voor continu vermogen in kilowatt

BLDC-motoren met hoog vermogen zijn ontworpen om continu te werken met een vermogen van meer dan 1 kW, waardoor de thermische en mechanische limieten van standaardmotoren worden overschreden. Ze hebben vaak een langwerpig, vierkant of cilindrisch frame met een grote diameter (bijv. BL130-serie, vierkante CNC-motor van 86 mm).

De sleutel is een efficiënte warmteafvoer. Dit wordt bereikt door koellichamen met een groot oppervlak, interne stroomkanalen voor geforceerde lucht (bijv. CNC-spindelmotor met luchtkoeling) of vloeistofkoelmantels. Elektrisch gezien zijn deze motoren geoptimaliseerd voor hogere spanning (310VDC of 230VAC) om de stroom (I=P/V) te verminderen en daardoor I2R-verliezen te minimaliseren, waardoor de algehele efficiëntie wordt verbeterd tot 90% of meer. De rotoren zijn doorgaans geoptimaliseerd voor de traagheid om de hoge snelheden aan te kunnen die vaak gepaard gaan met toepassingen met hoog vermogen (bijvoorbeeld ventilatoren en spindels), terwijl de mechanische integriteit bij hoge centrifugaalkrachten behouden blijft.

Introductie

Gedetailleerde parameters en prestatiegegevens

RETEK: Betrouwbaarheid opbouwen voor zware industrie en automatisering

Suzhou Retek Electric Technology Co., Ltd. bedient de high-end industriële energiemarkt, waar motorafmetingen en thermisch beheer van cruciaal belang zijn. Onze krachtige motoren (bijv. 2 kW, 3,5 kW) zijn ontworpen om hoge dynamische prestaties te leveren die vergelijkbaar zijn met traditionele AC-servomotoren, maar met de superieure efficiëntie van BLDC-technologie. Wij bieden uitgebreide thermische analyses en mechanische FEA-rapporten voor onze industriële klanten, waardoor prestaties onder continue nominale belasting worden gegarandeerd. De BL86mm vierkante motor 310VDC is een oplossing voor compacte maar krachtige aandrijvingen in de industriële automatisering.

Toepassingen

Hoogtepunten van geavanceerde technologie

Toepassingsomgevingen met hoog vermogen en hoge gebruikscycli

Industriële ventilatie en luchtbeweging: Grootschalige heavy-duty ventilatormotoren (bijvoorbeeld BL130 2kW) voor drogen, filteren en klimaatbeheersing in fabrieken en datacenters. Uitdaging: Hoog akoestisch vermogen en continue werking bij variërende snelheden.
Hogesnelheidsbewerkingsspindels: Motoren voor frezen en graveren (bijvoorbeeld een CNC-spindelmotor van 3,5 kW) die een extreem soepele rotatie op hoge snelheid en een hoge vermogensdichtheid vereisen. Uitdaging: Nauwkeurige snelheidsregeling over een breed toerentalbereik en effectieve afvoer van interne warmte.
Tractie elektrisch voertuig: Motoren voor industriële voertuigen (bijvoorbeeld sleepboten op luchthavens, grote AGV's) of hoogwaardige golfkarretjes die een aanhoudend hoog koppel en vermogen vereisen voor acceleratie.
Industriële pomp- en compressoraandrijvingen: Motoren voor grote compressoren, hogedrukreinigers en hydraulische pompen.

Technische specificaties

Industrieel en commercieel gebruik

Technische parameters

Parameter	Bereik / typische waarde	Eenheid
Nominaal continu vermogen	1 tot 5	kW
Bedrijfsspanning (DC-bus)	170 VDC tot 310 VDC	V
Piekstroomdichtheid	Geoptimaliseerd laag	A/mm$^2$
Efficiëntie (maximaal)	> 90	%
Rotorbalanceringsgraad	G2.5 of beter	Standaard
Opties voor koelmethode	Passief/geforceerde lucht/vloeistofgekoeld	Typ

Aanvullende informatie

Aanvullende details en opmerkingen

Geïntegreerde productie- en aanpassingsworkflow

Bij de productie van motoren met hoog vermogen ligt de nadruk op robuuste mechanische assemblage, inclusief hydraulisch persen van componenten en nauwkeurige perspassingen om grote thermische uitzettings-/contractiecycli te beheersen. De uiteindelijke kwaliteitscontrole omvat hoogspanningsisolatietests (Hi-Pot) en testen op een rollenbank onder volledige belasting.

Ontwerp van koelinterface: Aanpassing van het koelspruitstuk (inlaat-/uitlaatpoortlocaties) voor integratie met klantspecifieke thermische beheersystemen (bijvoorbeeld specifieke vloeistofkoppelingen).
Geïntegreerde sensoren: Op maat gemaakte montage van temperatuursensoren (PT1000- of NTC-thermistors) rechtstreeks in de eindwindingen van de wikkelingen voor superieure thermische bewaking en bescherming via de externe aandrijving.
Aangepaste asverlengingen: Biedt assen met twee uiteinden, gespecialiseerde spiebanen of schroefdraad voor directe aansluiting op pompwaaiers of versnellingsbakken.
Balanceren op hoge snelheid: Individuele uitbalancering van rotoren om te voldoen aan de specifieke G-klasse-eis voor de maximale bedrijfssnelheid van de toepassing.

Service en ondersteuning

Technische voordelen en kernontwerpkenmerken

Hoge systeemefficiëntie (>90%): Dit wordt bereikt door middel van hoogspanningswerking en verliesarm magnetisch staal, wat zich direct vertaalt in aanzienlijke besparingen op de energiekosten op de lange termijn.
Geïntegreerde koeloplossingen: Op maat ontworpen interne luchtstroomdoorgangen of geïntegreerde watermantelinterfaces zorgen ervoor dat de warmte snel wordt afgevoerd, waardoor een continue stroomafgifte behouden blijft.
Robuuste hogesnelheidslagers: Maakt gebruik van keramische hybride of uiterst nauwkeurige stalen lagers (bijv. ABEC-7) om de centrifugale krachten en thermische uitzetting op te vangen die gepaard gaan met snelle rotatie met hoog vermogen (bijv. in spindels).
VPI-inkapseling: Alle hoogspanningswikkelingen ondergaan vacuümdrukimpregnatie voor superieure diëlektrische sterkte, trillingsdemping en warmteoverdracht.
Hoge koppel-traagheidsverhouding: Geoptimaliseerd rotorontwerp maakt snelle veranderingen in snelheid en belasting mogelijk, essentieel voor dynamische CNC- en procesbesturingstoepassingen.

Veelgestelde vragen

Veelgestelde vragen over BLDC-motoren met hoog vermogen

Vraag: Waarom zijn motoren met hoog vermogen vaak ontworpen voor hoge spanning (bijvoorbeeld 310 VDC)?
A: Hoge spanning minimaliseert de stroom voor een gegeven uitgangsvermogen (I=P/V). Een lagere stroom vermindert de I2R-warmteverliezen in de wikkelingen en maakt kleinere, goedkopere motorkabels en driverelektronica mogelijk, wat leidt tot een betere algehele systeemefficiëntie.

Vraag: Wat is het typische verschil in levensduur tussen luchtgekoelde en vloeistofgekoelde motoren met hoog vermogen?
A: Vloeistofkoeling heeft over het algemeen de voorkeur voor de hoogste vermogensdichtheid en continue 24/7 werking, omdat hierdoor een lagere, consistentere motortemperatuur wordt gehandhaafd, waardoor de levensduur van de wikkelingsisolatie en lagers aanzienlijk wordt verlengd. Luchtgekoelde systemen zijn eenvoudiger maar minder effectief in het verwijderen van hoge continue warmtebelastingen.

Vraag: Welk onderhoud is vereist voor BLDC-motoren met hoog vermogen?
A: BLDC-motoren zijn inherent onderhoudsarm. Het voornaamste onderhoudsitem is het lagersysteem; Afhankelijk van de toepassing en belasting kunnen lagers na een gespecificeerd bedrijfsinterval opnieuw gesmeerd of vervangen moeten worden, zoals beschreven in de onderhoudshandleiding.

Hulpbronnen

Geavanceerde materiaalkeuzegids

Magneten: Stabiliteit bij hoge temperaturen NdFeB-magneten (H- of EH-kwaliteit) zijn van cruciaal belang om onomkeerbare demagnetisatie bij de hoge bedrijfstemperaturen van systemen met hoog vermogen te voorkomen.

Lamineringen: Dun siliciumstaal (bijvoorbeeld 0,2 mm) wordt gebruikt om wervelstroomverliezen bij de hoge schakelfrequenties van hoogspannings-PWM-drivers te minimaliseren.

Schacht: Staallegeringen met hoge treksterkte (bijv. 4140, 42CrMo) zijn geselecteerd en met warmte behandeld voor een hoge vloeigrens om de hoge torsiespanning van kilowatt-krachtoverbrenging te weerstaan.

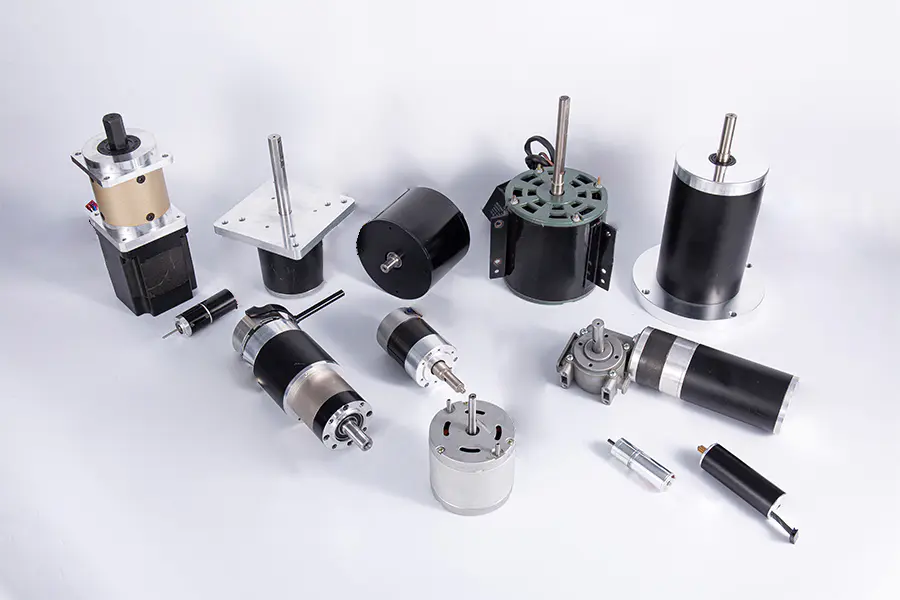

About Suzhou Retek Elektrisch Technologieco., Ltd.

In tegenstelling tot enere motorleveranciers verhindert het Retek-engineeringsysteem de verkoop van onze motoren en componenten per catalogus, aangezien elk model op maat wordt gemaakt voor onze klanten. De klanten zijn er zeker van dat elk onderdeel dat ze van Retek ontvangen, is ontworpen met hun exacte specificaties in gedachten. Onze totaaloplossingen zijn een combinatie van onze innovatie en een nauwe samenwerking met onze klanten en leveranciers.

As China Borstelloze gelijkstroommotoren met hoog vermogen Manufacturers and Wholesale Borstelloze gelijkstroommotoren met hoog vermogen OEM/ODM Suppliers, Retek business consists of three platforms: Motors, Die-Casting and CNC manufacturing and wire harness. Retek products are widely supplied for residential fans, vents, boats, airplanes, medical facilities, laboratory facilities, trucks and other automotive machines.

Welkom bij het sturen van een offerteaanvraag. Er wordt aangenomen dat u hier de beste kosteneffectieve producten en diensten krijgt!
