Hoe kies ik de juiste stappenmotof met hoog koppel voor mijn toepassing?

Het selecteren van de optimale stappenmotor met hoog koppel is een cruciale technische beslissing die rechtstreeks van invloed is op de prestaties, betrouwbaarheid en kosteneffectiviteit van een toepassing. In tegenstelling tot standaard kant-en-klare componenten zijn deze motoren geen one-size-fits-all oplossing. Het proces vereist een nauwgezet onderzoek van de eigenschappen van de motor en een diepgaand begrip van de eisen van de toepassing.

Het begrijpen van de kernprincipes van stappenmotoren met hoog koppel

Voordat we ons verdiepen in de selectiecriteria, is het essentieel om te begrijpen wat een stappenmotor met hoog koppel onderscheidt. In principe zet een stappenmotor elektronische pulsen om in nauwkeurige mechanische asbewegingen. De aanduiding ‘hoog koppel’ verwijst naar motoren die zijn ontworpen om bij lage snelheden een aanzienlijk hogere rotatiekracht te leveren in vergelijking met hun standaard tegenhangers. Dit maakt ze onmisbaar in toepassingen waar een hoge houdkracht of de mogelijkheid om zware lasten nauwkeurig te verplaatsen vereist is. De koppeloutput is in de eerste plaats een functie van de fysieke grootte van de motor, het interne magnetische ontwerp en de stroom die door de bestuurder wordt geleverd. Deze relatie tussen fysiek ontwerp en elektrische input is de hoeksteen bij het selecteren van de juiste motor. Een leverancier die maatwerk aanbiedt, begrijpt dat het bereiken van de juiste balans van het grootste belang is, omdat elk model kan worden aangepast aan de specifieke eisen van de klant, zodat elk onderdeel wordt ontworpen met exacte specificaties in gedachten.

Een stapsgewijs selectiekader

Het selectieproces kan worden opgesplitst in een systematische evaluatie van de vereisten van uw toepassing ten opzichte van de mogelijkheden van de motor.

1. Definieer de mechanische vereisten van uw toepassing

De eerste en meest cruciale stap is het kwantificeren van de mechanische eisen van uw systeem. Dit omvat het berekenen van de benodigde belasting, snelheid en precisie.

Koppelvereisten: Dit is de meest kritische factor. U moet zowel de houdkoppel , wat het koppel is dat de motor kan uitoefenen wanneer hij stilstaat en onder spanning staat, en de dynamisch koppel nodig om de last te versnellen en te verplaatsen. Het dynamische koppel moet voldoende zijn om de traagheid van de belasting en eventuele wrijving in het systeem te overwinnen. Het onderschatten van het koppel is een veel voorkomende oorzaak van motorstoringen, wat resulteert in gemiste stappen, afslaan en overmatige warmteontwikkeling. Het is altijd verstandig om een ​​veiligheidsmarge in te bouwen, doorgaans 20-30%, boven uw berekende maximale koppelvereiste. Dit garandeert een betrouwbare werking onder variabele omstandigheden en verlengt de levensduur van de motor.

Snelheidsvereisten: Het operationele snelheidsbereik van uw toepassing is van cruciaal belang omdat het koppel van een motor omgekeerd evenredig is aan zijn snelheid. Naarmate de rotatiesnelheid toeneemt, neemt het beschikbare koppel af, een relatie die grafisch wordt weergegeven door a koppel-snelheidscurve . Een toepassing die een hoog koppel bij hoge snelheden vereist, heeft een grotere, krachtigere motor of een geheel andere technologie nodig. U moet het maximale toerental identificeren waarop uw toepassing moet draaien en verifiëren dat de motor het benodigde koppel bij dat toerental kan leveren op basis van de koppel-toerentalcurve.

Resolutie en nauwkeurigheid: De vereiste positionele resolutie zal de keuze van de staphoek beïnvloeden. Standaardmotoren hebben een staphoek van 1,8 graden (200 stappen per omwenteling), terwijl modellen met hoge resolutie een staphoek van 0,9 graden bieden (400 stappen per omwenteling). Voor toepassingen die een zeer soepele beweging en een fijnere positionering vereisen, microstappen Er kunnen drivers worden gebruikt om deze basisstappen elektronisch te verdelen, maar het is belangrijk op te merken dat microstappen het beschikbare koppel enigszins kan verminderen. De vereiste nauwkeurigheid zal het noodzakelijke controleniveau en het type aandrijftechnologie bepalen.

2. Bepaal de fysieke en omgevingsbeperkingen

De motor moet fysiek binnen uw ontwerp passen en de gebruiksomgeving overleven.

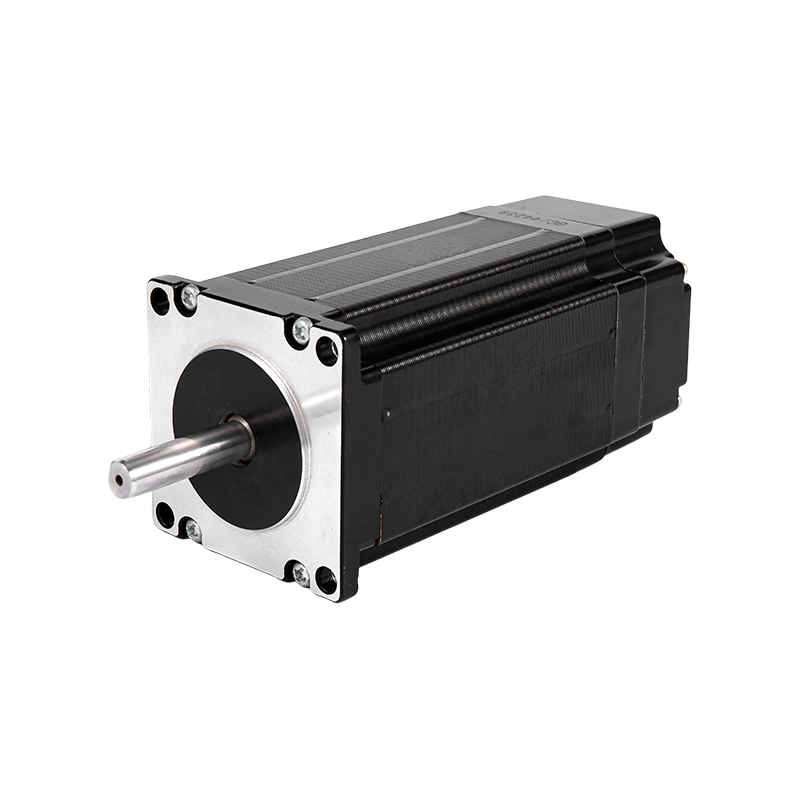

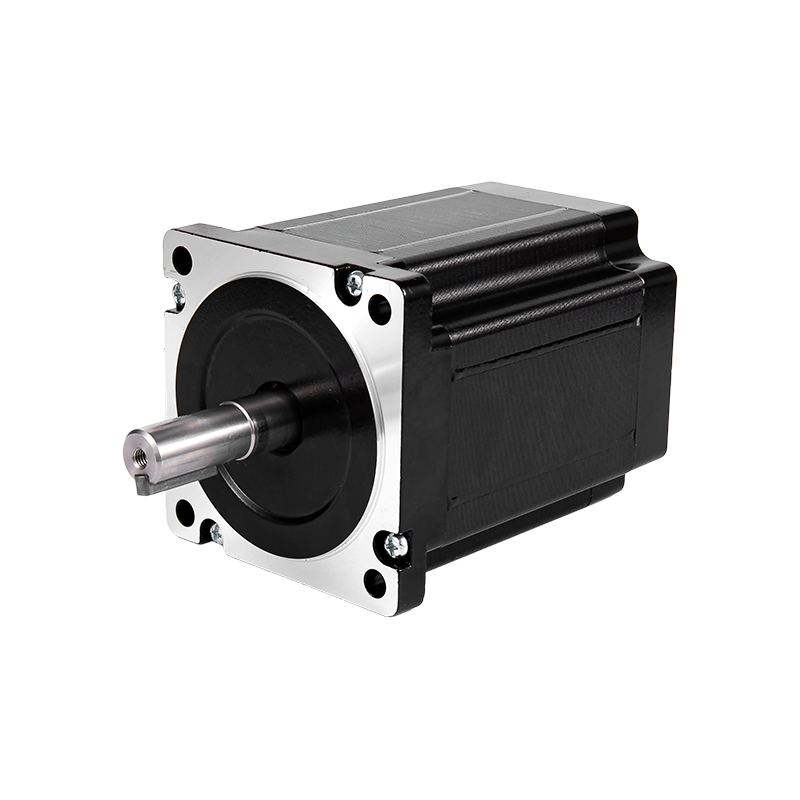

Grootte en montage (NEMA-framegrootte): De fysieke afmetingen van de motor worden vaak gestandaardiseerd door NEMA-framematen (zoals NEMA 17, NEMA 23 of NEMA 34). Een grotere framegrootte zorgt over het algemeen voor een hoger koppel. U moet een framegrootte selecteren die bij uw mechanische ontwerp past en de benodigde montage-interface biedt. Bovendien kan het gewicht van de motor een probleem zijn bij draagbare of verticaal bewegende toepassingen.

Omgevingsomstandigheden: De werkomgeving heeft een grote invloed op de motorkeuze en de levensduur. Houd rekening met factoren zoals de omgevingstemperatuur, de aanwezigheid van verontreinigingen, vocht en trillingen. Standaardmotoren zijn geschikt voor goedaardige omgevingen, maar toepassingen in medische voorzieningen or laboratoriumfaciliteiten vereist mogelijk cleanroom-compatibele componenten. Zware omgevingen, zoals die in automachines of industriële buitenomgevingen, vereisen motoren met specifieke eigenschappen beschermingsklassen (IP). om te beschermen tegen stof en vocht. Hoge omgevingstemperaturen vereisen mogelijk een motor met een isolatie van een hogere temperatuurklasse of geforceerde koeling om demagnetisatie van de interne magneten te voorkomen.

3. Selecteer de juiste elektrische componenten

Een stappenmotor werkt niet geïsoleerd; het maakt deel uit van een systeem. De keuze van driver en voeding is essentieel voor het behalen van de gewenste prestaties.

Keuze van stuurprogramma: De driver is de elektronische controller die pulssignalen van een indexer of bewegingscontroller vertaalt naar de stroom die naar de motorwikkelingen wordt gestuurd. De stroomsterkte van de bestuurder moet overeenkomen met de fasestroom van de motor of deze overschrijden. Een stuurprogramma kiezen dat ondersteunt microstappen kan de bewegingsvloeiing aanzienlijk verbeteren en hoorbare ruis verminderen. Bovendien bevatten moderne drivers vaak geavanceerde algoritmen om resonantie te minimaliseren en het koppel over het hele snelheidsbereik te optimaliseren. De synergie tussen motor en chauffeur is zo cruciaal dat een nauwe samenwerking met uw leverancier kan leiden tot een totaaloplossing die innovatie combineert met praktische prestaties.

Eisen aan de stroomvoorziening: De voeding moet een spanning en stroom leveren die in staat is de motor op het vereiste prestatieniveau aan te drijven. Een algemene regel is dat een hogere voedingsspanning ervoor zorgt dat de motor hogere snelheden kan bereiken zonder drastisch koppelverlies. De voeding moet zodanig zijn gedimensioneerd dat deze de stroom kan leveren die nodig is voor de wikkelingen van de motor, vooral onder piekbelastingsomstandigheden. Een te kleine stroomvoorziening zal leiden tot prestatieproblemen en mogelijke storingen.

4. Overweeg prestatieoptimalisatie en kwaliteitsborging

Naast de basisspecificaties dragen verschillende factoren bij aan het succes van een integratie op de lange termijn.

Het belang van kwaliteitscontrole: De betrouwbaarheid van een bewegingssysteem hangt af van de consistentie en duurzaamheid van de componenten. Een robuust QC-systeem is niet onderhandelbaar om een goede en stabiele kwaliteit te garanderen. Dit betekent dat elke motor batch na batch identiek moet presteren volgens zijn specificaties. Inconsistenties in de productie kunnen leiden tot storingen in het veld, stilstand en hogere kosten. Bij het beoordelen van leveranciers moet hun inzet voor kwaliteitsborging een primaire overweging zijn.

De waarde van een totaalleverancier: Het inkopen van componenten bij meerdere leveranciers kan compatibiliteitsproblemen en logistieke complexiteit met zich meebrengen. Er schuilt een aanzienlijk voordeel in het werken met een leverancier die een volledige reeks producten aanbiedt, waardoor een “one-stop” inkoopervaring mogelijk wordt. Dit geldt met name wanneer een project aanvullende productiemogelijkheden omvat, zoals op maat gemaakte behuizingen via spuitgieten of gespecialiseerd kabelbomen . Het hebben van één aanspreekpunt voor een complete mechatronische assemblage stroomlijnt de supply chain en zorgt voor een betere integratie tussen onderdelen.

Samenvatting van de belangrijkste selectieparameters

De volgende tabel consolideert de belangrijkste factoren waarmee u rekening moet houden tijdens het selectieproces.
